EU 標準の単芯非シース ケーブルは、最新の電気システムでどのように使用されますか?

制御盤、配電盤、機械、建築システム内の電気配線では、安定した電気絶縁性と導電性を維持しながら、限られたスペースに効率的に配線できるケーブルが必要となることがよくあります。追加の外部シースを備えたケーブルとは異なり、単芯非シース ケーブルはよりコンパクトな構造で設計されているため、多くの固定配線や内部接続の用途に適しています。

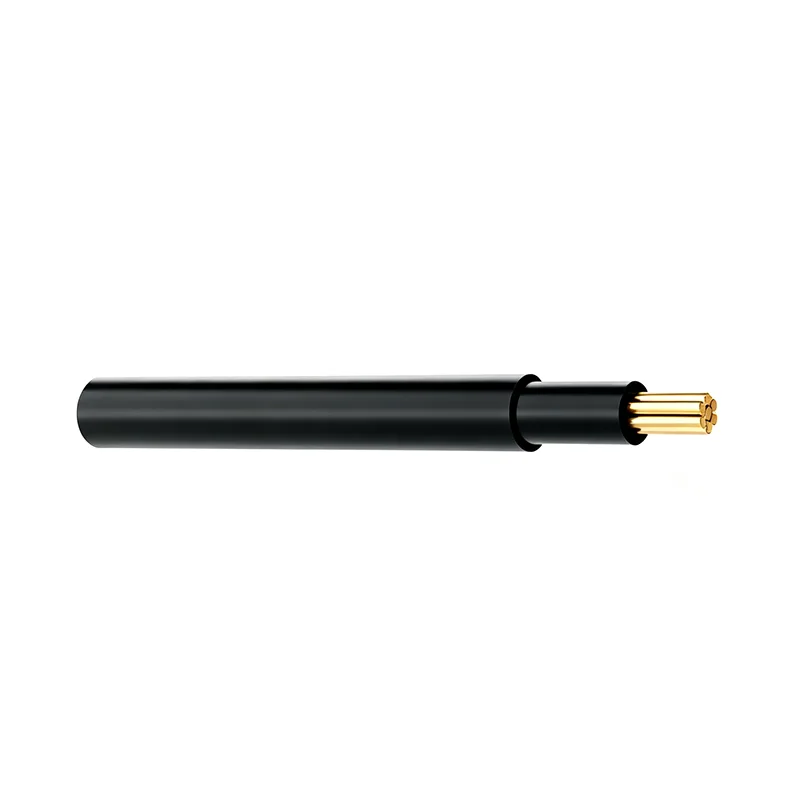

のEU標準単心非シースケーブルによって供給されました林生欧州標準の低電圧電気用途向けに設計されています。この製品範囲は無酸素銅導体を使用し、単線および撚り線構成をサポートし、PVC またはカスタマイズされた絶縁材料を使用できます。現在の製品仕様は、450/750V の定格電圧範囲と 1.5 mm² ～ 25 mm² の導体断面積をカバーしています。

単芯ケーブルがなぜ内部配線に適しているのですか?

限られたスペースでの効率的なルーティング

電気キャビネットとオートメーション機器には、多数のコンポーネント、端子、スイッチ、リレー、制御デバイスが含まれています。配線は多くの場合、狭いチャネルを通過し、コンポーネント間の特定のルートをたどる必要があります。

単芯構造により、個々のワイヤの配線と整理が容易になります。設置者は、個別の接続が必要な大きな多芯ケーブルを扱う代わりに、キャビネットのレイアウトに応じてさまざまな導体を配置できます。

より明確な電気接続

個々の導体を識別して個別に配線できるため、分電盤や制御盤内の接続作業が簡素化されます。適切なラベル付けと組織化された手順により、将来の検査とメンテナンスもより効率的に行うことができます。

柔軟な構成

回路が異なれば、必要な導体サイズも異なる場合があります。複数の断面をカバーする単芯ケーブルのラインナップにより、システム設計者は現在の要件、設置条件、適用される電気規制に応じて導体サイズを選択できます。

これらのケーブルは一般的にどこに適用されますか?

電気制御キャビネット

制御盤には多数の内部電気接続が含まれています。電源回路、制御回路、信号インターフェイス、およびコンポーネントの接続には、異なる導体サイズと配線パスが必要な場合があります。

のEU標準単心非シースケーブル該当する設置方法でこのタイプのケーブルが許可されている場合は、キャビネットの内部配線に使用できます。柔軟な配線特性により、設置者は限られたキャビネット スペース内で組織的な配線パスを作成できます。

分電盤

分電盤には、入力電源、回路保護装置、端子台、出力回路間の信頼性の高い接続が必要です。選択したケーブルの種類と設置方法が電気システムの要件を満たしている場合、単芯導体を内部接続に使用できます。

産業用オートメーション機器

産業機械には通常、モーター、センサー、制御コンポーネント、リレー、PLC システム、コンタクター、その他の電気デバイスが含まれています。配線配置は、信頼性の高い電気接続を維持しながら、これらのコンポーネントの物理レイアウトに対応する必要があります。

林生 ケーブルは、ケーブル仕様が動作条件に適している場合、オートメーション機器や生産機械の内部電気接続に適用できます。

建物の電気システム

欧州標準の単芯ケーブルは、照明回路、配電接続、固定内部配線など、適切な住宅用および商業用の電気設備でも使用されます。

実際の用途は、適用される国の設置規制、ケーブルの種類、導体サイズ、定格電圧、設置環境、および必要な保護方法によって常に決定する必要があります。

購入者が確認すべき電気パラメータは何ですか?

上記の仕様は、製品固有のパラメータとして扱う必要があります。特定の設置については、購入者は注文する前に、該当するケーブルの種類、導体構造、絶縁材料、温度定格、および規制要件を確認する必要があります。

導体のサイズはケーブルの選択にどのような影響を与えますか?

より小さな回路の場合は 1.5 mm²

1.5 mm² オプションの最大導体抵抗は 12.1 Ω/km で、設置要件によりこの導体サイズが許容される適切な低電流配線用途に検討できます。

一般的な電気接続の場合は 2.5 mm²

2.5 mm² バージョンの最大導体抵抗は 7.41 Ω/km で、一般に幅広い電気接続要件に対応すると考えられています。実際の許容電流は、設置方法、周囲温度、グループ化、絶縁、適用規格によって異なります。

より高い電流要件に対応する 4 mm² ～ 10 mm²

4 mm²、6 mm²、および 10 mm² のオプションは、より大きな通電能力を必要とするアプリケーション向けに、導体断面積を徐々に大きくしていきます。購入者は、機器の公称電力のみに基づいて選択するのではなく、実際の負荷と設置条件に基づいて必要な導体サイズを計算する必要があります。

より大きな接続用の 16 mm² および 25 mm²

16 mm² および 25 mm² のオプションは、より大きな導体を必要とする電気システムに利用できます。これらのアプリケーションでは、ケーブルの選択時に電圧降下、設置方法、周囲温度、導体のグループ化、および短絡状態をすべて考慮する必要があります。

単線導体と撚り線導体の違いは何ですか?

固体導体

固体導体は単一の導電要素で構成されます。固定配線に比較的安定した構造を提供でき、ケーブルを頻繁に移動する必要がない場合に一般的に考慮されます。

単線導体の適合性は、設置環境、曲げ要件、端子設計、および該当するケーブル規格によって異なります。

より線導体

より線導体は、複数の細いワイヤが 1 つの導体に結合されて構成されます。この構造は一般に、同じ断面積の固体導体よりも高い柔軟性を提供します。

より線構成は、配線が曲線ルートに従う必要がある場合、または設置スペースの柔軟性が重要な場合に役立ちます。

非被覆ケーブルを設置する際に考慮すべき点は何ですか?

機械的損傷からの保護

非被覆ケーブルには、被覆構造で提供されるような追加の機械的保護がありません。したがって、選択したケーブル タイプが許可され、必要に応じて適切な保護が提供されるアプリケーションおよび場所にのみ設置する必要があります。

正しいルーティング

ケーブルの配線では、鋭いエッジ、過度の曲げ、可動コンポーネント、過度の熱源、および絶縁体を損傷する可能性のあるその他の状況を避ける必要があります。電気キャビネット内では、不必要な機械的ストレスを防ぐ方法で導体を配置する必要があります。

適切な終了

端子、コネクタ、フェルール、およびその他の接続コンポーネントは、導体のタイプおよび断面積と互換性がある必要があります。終端処理が不十分だと、接触抵抗が増加し、局所的な発熱が発生する可能性があります。

ケーブルのグループ化を検討する

負荷がかかっている複数の導体を一緒に取り付けると、熱放散が減少する可能性があるため、許容電流の調整が必要になる場合があります。したがって、電流容量を決定する際には、設置条件と適用される規制を考慮する必要があります。

温度はケーブルの選択にどのような影響を与えますか?

周囲温度

周囲の温度は、電気ケーブルの熱性能に影響を与えます。高温の制御キャビネット内に設置されたケーブルは、低温環境に設置された同じケーブルとは異なる条件下で動作する可能性があります。

ケーブルの指定された動作温度範囲は、実際の設置条件と比較する必要があります。

導体の動作温度

現在の製品仕様では、動作温度範囲は -30°C ～ +90°C です。許容電流と実際の温度上昇は、設置方法と関連する電気要件によって異なります。

短期的な温度条件

製品仕様には、最大 +250°C の短期温度耐性が示されています。このパラメータは連続動作温度として解釈すべきではなく、該当するケーブル規格および特定の動作条件に従って評価する必要があります。

ケーブル調達において欧州規格が重要なのはなぜですか?

標準化された製品要件

ヨーロッパのケーブル規格は、導体の構造、電気的特性、絶縁、寸法、およびテストに関する要件を定めています。該当する規格に基づいて設計されたケーブルを使用すると、ヨーロッパ市場にサービスを提供するプロジェクトの製品選択が簡素化されます。

プロジェクトのドキュメント

産業プロジェクトや電気機器メーカーでは、選択したコンポーネントが指定された規格や市場要件に対応していることを証明するための技術文書が必要になる場合があります。

林生 は、EU 標準シングルコア ケーブル製品群に適用される規格として EN 60228 および HD 21.13 を特定していますが、顧客および市場の要件に応じて CE、RoHS、REACH 準拠も提供できます。

市場固有の要件が引き続き適用される

EU 標準ケーブルは、欧州各国のあらゆる設置に自動的に適していると想定すべきではありません。調達前に、国の配線規制、設置方法、防火要件、環境条件、プロジェクトの仕様も確認する必要があります。

購入者はさまざまなケーブル サプライヤーをどのように比較する必要がありますか?

シングルコアケーブルにとって重要な品質テストは何ですか?

導体抵抗試験

導体抵抗テストは、導体が指定された電気特性を満たしているかどうかを確認するのに役立ちます。安定した電流伝送と予測可能な電圧降下性能には、一貫した抵抗が重要です。

引張および伸び試験

機械的試験を使用して、導体と絶縁の特性を評価できます。引張強度と伸びの測定により、材料が機械的応力にどのように反応するかについての情報が得られます。

絶縁検査

電気の安全性に影響を与える可能性のある欠陥がないか、絶縁体をチェックする必要があります。検査には、適用される製品規格に従った寸法検査、外観検査、および電気試験が含まれる場合があります。

外観検査

目視検査は、ケーブルを梱包して出荷する前に、表面欠陥、寸法の不一致、印刷の問題、その他の製造上の異常を特定するのに役立ちます。

林生 は電気機器メーカーをどのようにサポートできますか?

複数の導体サイズ

林生は 1.5 mm² ～ 25 mm² の導体断面積を提供しており、機器メーカー、電気請負業者、販売代理店がプロジェクトの要件に応じてさまざまなサイズを選択できるようになります。

OEM指向の供給

電気機器メーカーは、特定の導体構造、絶縁材料、色、パッケージ、ラベル、および技術文書を要求する場合があります。カスタマイズされたケーブル構成は、プロジェクトの要件に応じて評価できます。

複数の業界にわたるアプリケーション

のEU標準単心非シースケーブル制御キャビネット、分電盤、産業用オートメーション機器、機械配線、および適切な住宅用または商業用の電気設備を検討できます。
